Knitting Machine Hack - Knitic

Knitic:

28/02/2014

-> Ceci est une vieille doc, vous pouvez consulter la doc Ayab hack ou la Knittington hack.

A la suite d’un workshop organisé par Constant.vzw avec Mar Canet et Varvara Guljajeva j’ai pu hacker ma machine a tricoter Brother kh 940 pour qu’elle puisse être piloté par ordinateur. Mar et Varvara travaille sur un projet open source Knitic qui permet de de détourner cette série de machines Brother équipées d’un ordinateur intégré.

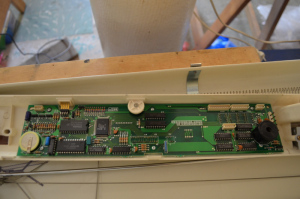

knitic electronic pcb board shielded with arduino dueknitic board hack

Comment installer Knitic sur sa machine a tricoter?

Le hack consiste a refaire de manière simplifié une partie du circuit propriétaire de la machine sur un PCB indépendant. Ont peut imprimer et forée son circuit chez Fritzing ou le faire chez son hackerspace, fablab du quartier. Une fois le PCB soudé on le connect a un Arduino. Il suffit ensuite de rebrancher les connecteurs molex de la machine a tricoter au PCB.
Une fois l’Arduino programmé, ont le branche par USB a un ordinateur. La dernière étape consiste a utiliser Processing pour communiquer les données de notre image a l’Arduino qui l’envoie a la machine a tricoter. Un logiciel intuitif a été également crée avec Processing pour envoyer et modifier son image pendant que l’on tricote.

Model de machine à tricoter Brother: Kh 930 & kh 940

Outils :

Vous trouverez ici les tutoriels et listes de composants électroniques.

You can also knit multicolor patterns on single and double bed.

Option pour tricoter des motifs multi couleurs (plus de deux couleurs) et sur la double fronture.
